取消24Pin电源接口！华擎推出首款ATX12VO电源标准的Z490主板

据外媒报道，华擎发布首款基于ATX12VO电源规范设计主板Z490 Phantom Gaming 4SR，这应该也是零售市场首款支持ATX12VO标准的主板

从上图我们可以看到，这款主板与传统主板最明显的区别就是取消了24Pin电源接口，取而代之的则是一个10pin接口。另外我们还能看到10Pin接口的旁边还有2个小4pin接口，6Pin接口是12V供电输入接口，而2个小4Pin则是主板给SATA设备的供电接口，也就是说今后电源将不会提供SATA设备的电源线，改由主板来提供。

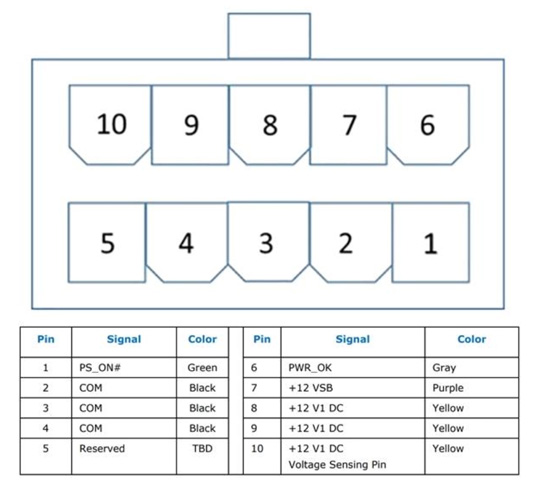

下面再来聊聊新的ATX12VO电源规范！传统的ATX电源所采用的的24pin接口整合了+12V、+5V、+3.3V、-12V、+5VSB输出电压，而新的ATX12VO标准电源只保留+12V，电源上被删除的+3.3V，+5V以及-12V和+5Vsb转移到了主板上。

当然了，除了电源接口以及输出电压的改变之外，新的ATX12VO标准相比原来的ATX电源还增加了一个+12VSB输出，它的作用是将电源在满载状态下的电压偏离控制在5%以内，同时满载波纹不超过50mW。

另外，在输出功率方面，ATX12VO标准电源的3个Pin用于传输12V1 ,供电Pin数密集度得以降低,又将每Pin可传输的电流上限到8A ,因而这个接口可以传输可达216~ 288W ,远远高于传统的24Pin接口144W的12V输出能力。

除了10Pin接口之外，ATX12VO标准还允许主板上增加一个辅助的12V1供电接口，这个接口沿用了目前的PCIE 6Pin接口,但不遵循PCIE协议,它可以传输216~ 288W的功率（传统的 6pin接口是150W）。

如果我们再算上CPU 8Pin或者双8pin电源接口192W/336W的供电能力，也就是说主板上的8pin+10Pin+6Pin总计可以提供912W的最大供电功率，完全可以满足顶级CPU与显卡的供电需求，因此显卡上面的供电接口也可以取消了。
